一、热处理仿真的背景与挑战
热处理是制造业中不可或缺的工艺环节，通过控制材料的加热、保温和冷却过程，改变其微观组织，从而获得所需的力学性能。传统的热处理工艺依赖经验公式和反复试验，存在周期长、成本高、难以优化等问题。尤其对于复杂零件或新材料，工艺开发更是充满不确定性。
随着计算机仿真技术的发展，热处理过程的可预测性大幅提升。然而，传统的有限元分析（FEA）工具学习门槛高，建模复杂，计算资源消耗大，限制了其在工业现场的普及应用。
在此背景下，HTP Sim（Heat Treatment Process Simulator）应运而生——一款由DANTE解决方案开发的、专门用于热处理工艺仿真的高效工具。
二、HTP Sim软件简介
HTP Sim是一款基于有限元方法的高专用热处理工艺仿真软件，旨在降低建模门槛，加快仿真速度，并提供直观的工艺洞察。其核心特点包括：
简化建模流程：用户只需输入材料牌号、等效几何尺寸（如环或圆柱体的内外径）、工艺时间与温度曲线等基本信息，软件自动完成几何建模与网格划分。
快速求解能力：采用一维轴对称模型，显著减少计算时间，多数仿真可在1分钟内完成。
多物理场耦合：可预测温度场、碳/氮浓度、相变过程、硬度分布、残余应力等关键指标。
设备数据库集成：支持用户导入或调用设备传热系数（HTC），实现设备级别的工艺表征。

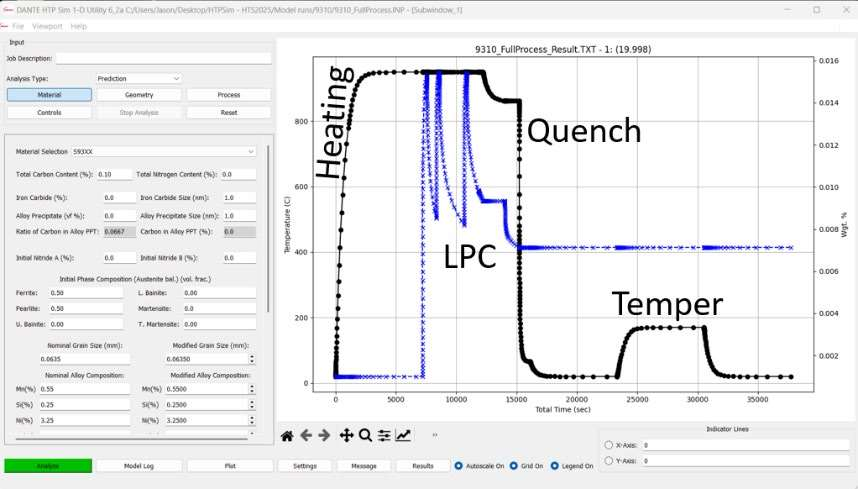

图1：HTP Sim用户界面和时间/温度/碳图
图1展示了HTP Sim的用户界面及典型的时间-温度-碳浓度曲线，直观反映了工艺过程中材料状态的变化。
通过简化工艺模型，HTP Sim让更广泛的受众更容易地进行仿真，包括教室、自备热处理厂和商业热处理车间。这样的模型可用于确定零件奥氏体化所需的最短炉加热时间，确保达到表面和外壳硬度，设计新工艺，评估不同的材料等级和淬透性，或者用于向新用户传授热处理过程中发生的相变。
三、HTP Sim在四大热处理工艺中的应用案例
1. 炉加热优化
炉加热是热处理的基础步骤，传统上采用"每英寸厚度加热1小时"的经验法则。HTP Sim可通过仿真验证并优化这一过程。
案例：对直径2英寸的圆柱体进行925°C加热2小时。仿真结果显示，核心温度在3300秒后即达到目标温度，再保温30分钟即可完成奥氏体化。与传统经验相比，加热时间缩短约30%，显著提升能效与生产效率。图2展示了加热过程中核心温度与奥氏体体积分数的变化趋势。

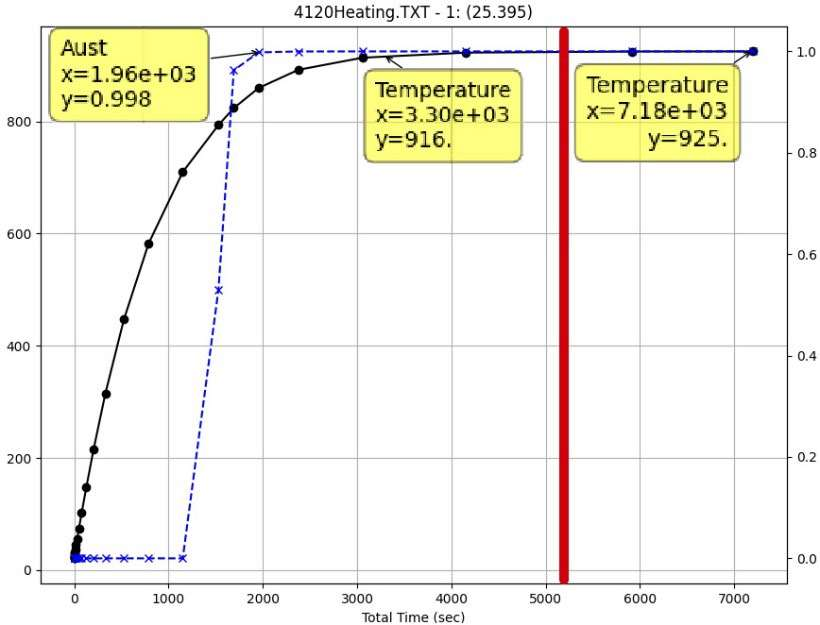

图2：在熔炉中加热的直径为2英寸的圆柱体核心的预测核心温度和奥氏体体积分数
2. 渗碳工艺模拟与优化
渗碳是提高零件表面硬度与耐磨性的关键工艺。HTP Sim可精确预测碳浓度剖面，优化渗碳参数。
案例：对AISI 9310钢进行低压渗碳（LPC）仿真。工艺包括多段"增强-扩散"循环，仿真结果显示表面碳浓度在增强阶段迅速饱和，扩散阶段逐渐均匀化，最终表面碳含量稳定在0.75%，与实验数据高度吻合。图3展示了时间-温度-碳浓度曲线，图4对比了仿真与实验的碳浓度与硬度分布，验证了模型的准确性。

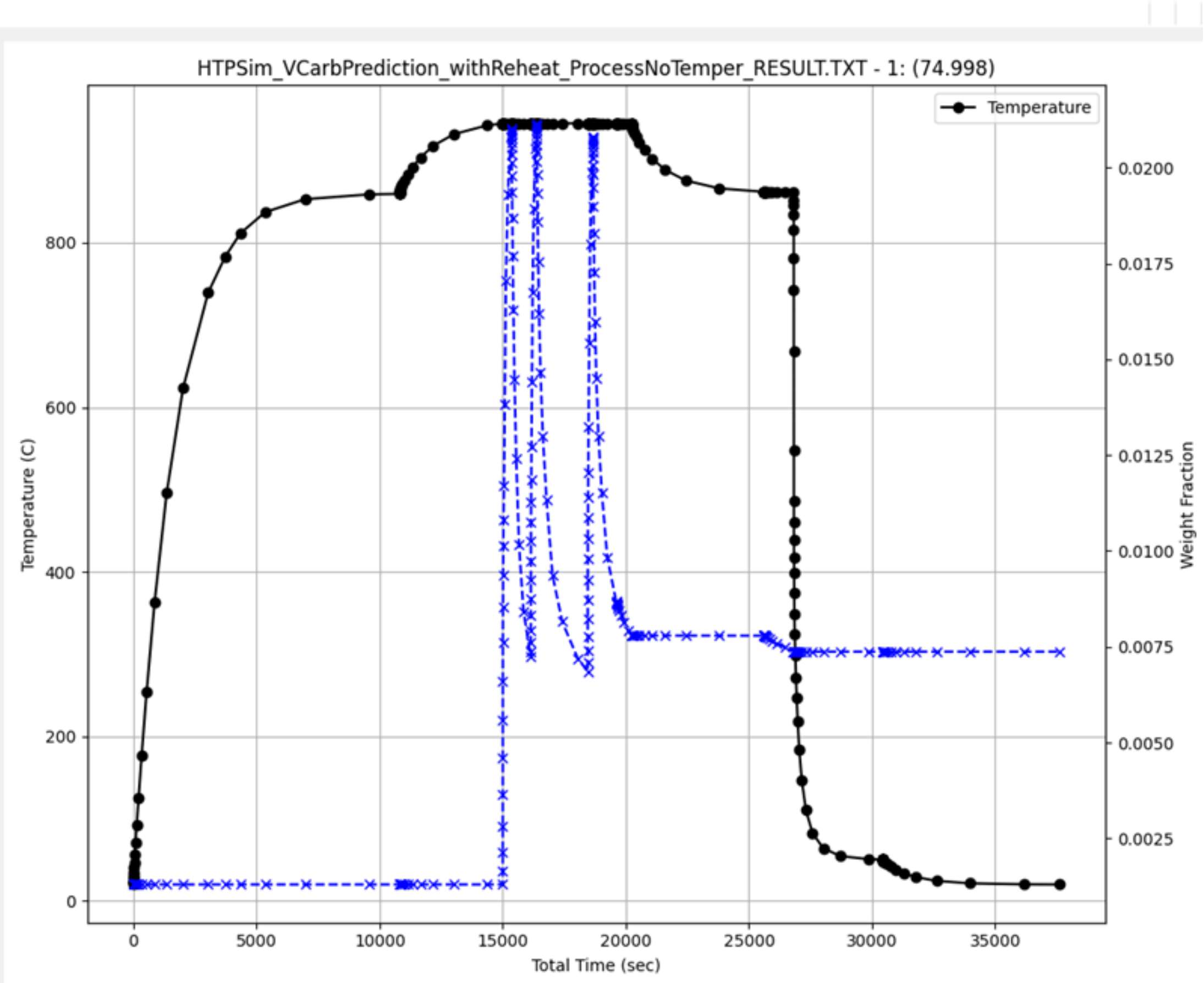

图3：9310硬化过程的时间温度/碳图

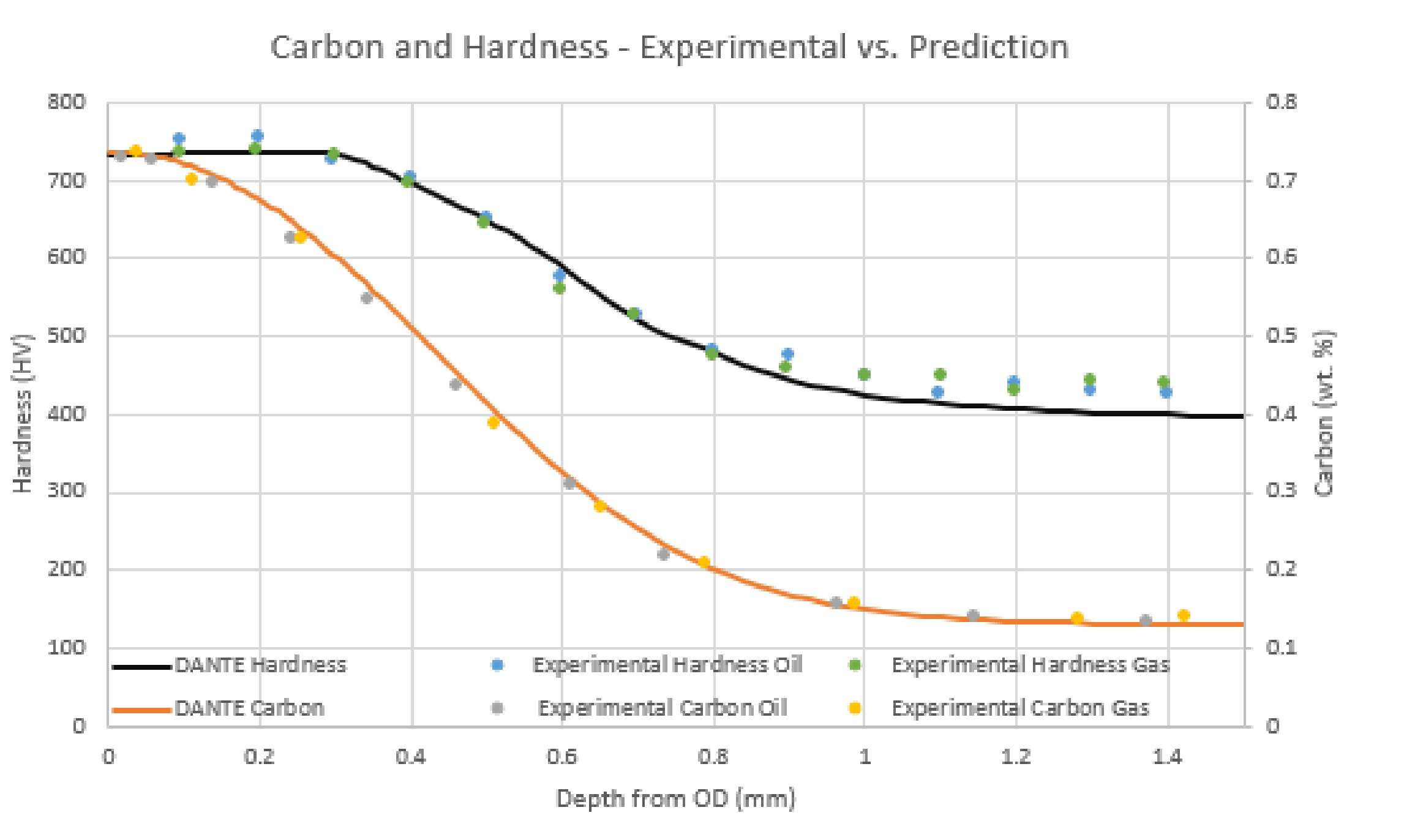

图4：碳和硬度曲线，实验与HTP Sim预测
3. 淬火过程仿真与介质选择
淬冷速度决定了最终组织的马氏体含量与硬度分布。HTP Sim可模拟不同淬火介质（油、气、聚合物等）下的冷却行为。
案例：对比AISI 9310在油淬与6 BAR气淬下的性能差异。油淬后核心硬度达40-43 HRC，马氏体含量约96%；而气淬因冷却速度较慢，核心硬度降至35 HRC，贝氏体比例升高至51%。图5展示了气淬过程中的温度-硬度变化

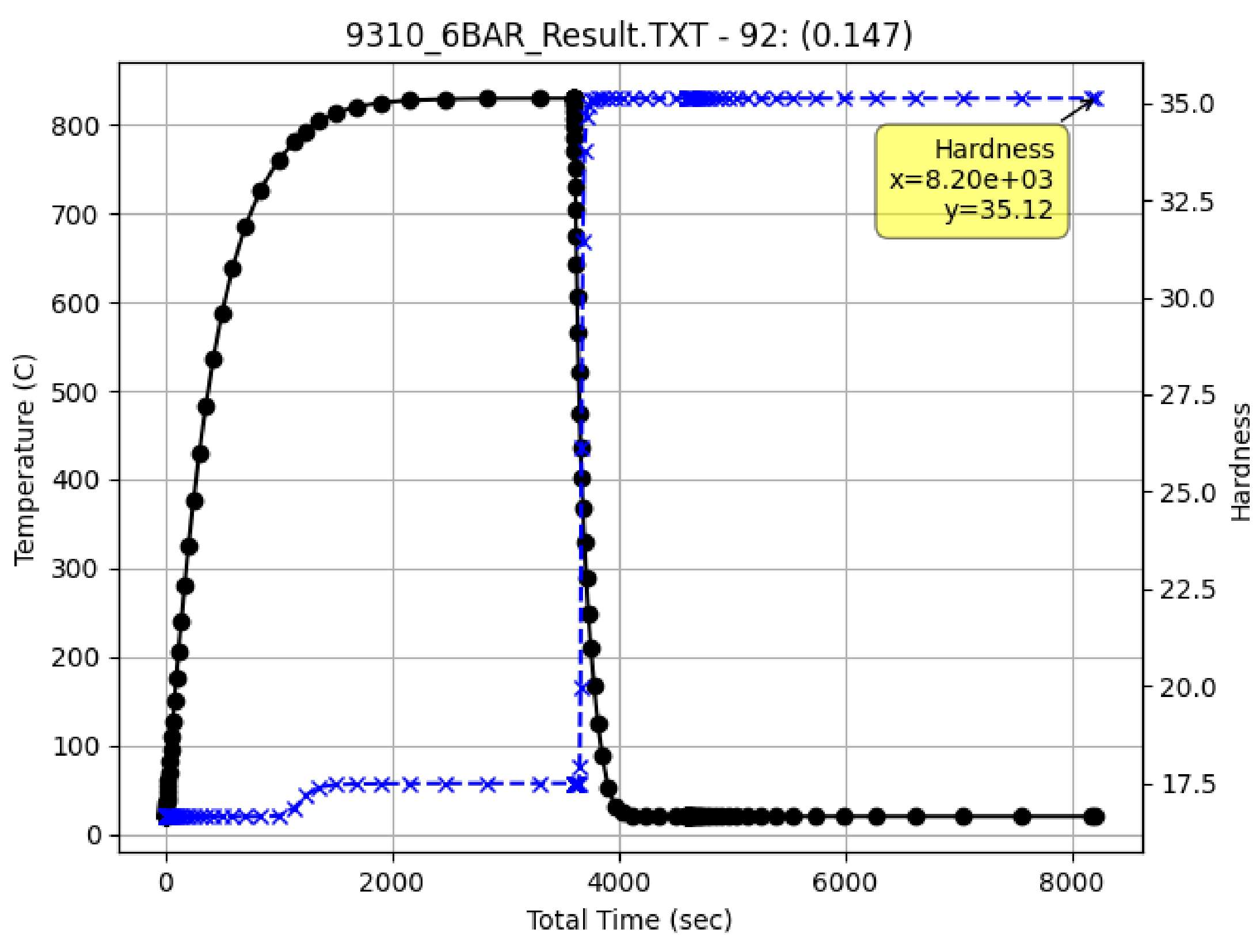

图5：气体淬火的时间与温度/硬度

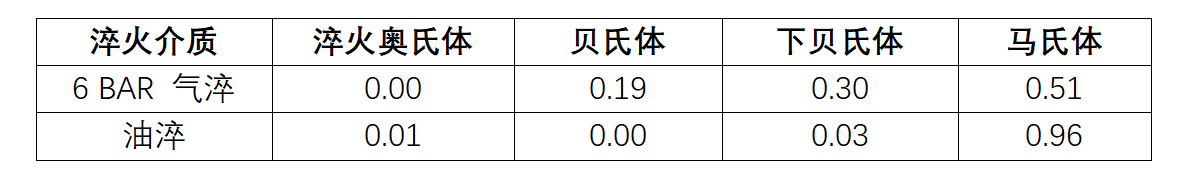

表1：油淬和气体淬火后的相体积分数
4. 回火工艺定制
回火用于调整淬火后钢的韧性与硬度。HTP Sim内置回火动力学模型，可快速预测不同时间-温度组合下的硬度变化。
案例：对AISI 4120钢进行200°C与350°C回火仿真。结果显示，200°C回火后核心硬度约为40 HRC，而350°C回火后降至36 HRC，说明回火温度对硬度有显著影响。图6展示了两种回火温度下的硬度变化曲线。

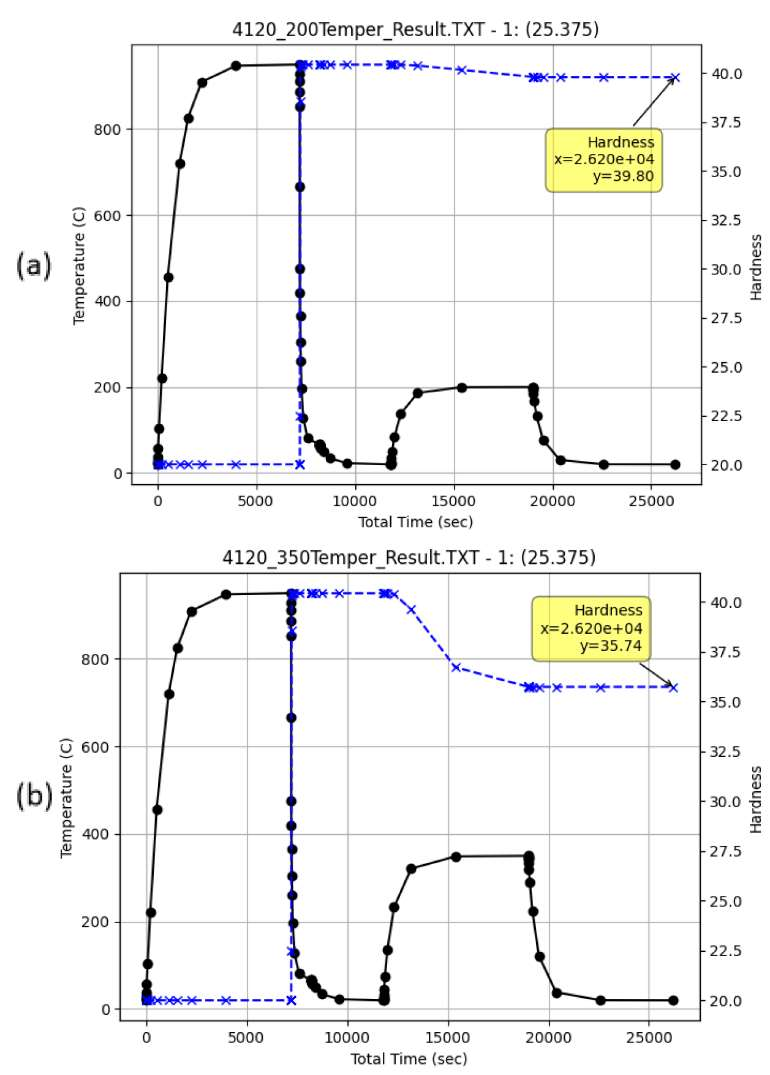

图6：不同回火温度下的硬度变化曲线，
（a）200℃，（b）350℃
四、HTP Sim的工业价值与推广前景
HTP Sim不仅适用于工艺工程师和研究人员，也适用于教学与培训场景。其低门槛、高效率和可视化优势，使其成为：
工艺开发助手：快速验证新配方，优化工艺参数；
问题诊断工具：分析变形、开裂、硬度不足等问题的根源；
教育培训平台：帮助新手理解热处理过程中的相变与组织演化。
图7展示了阶梯式加热与直线加热的对比，体现了工艺设计的灵活性。

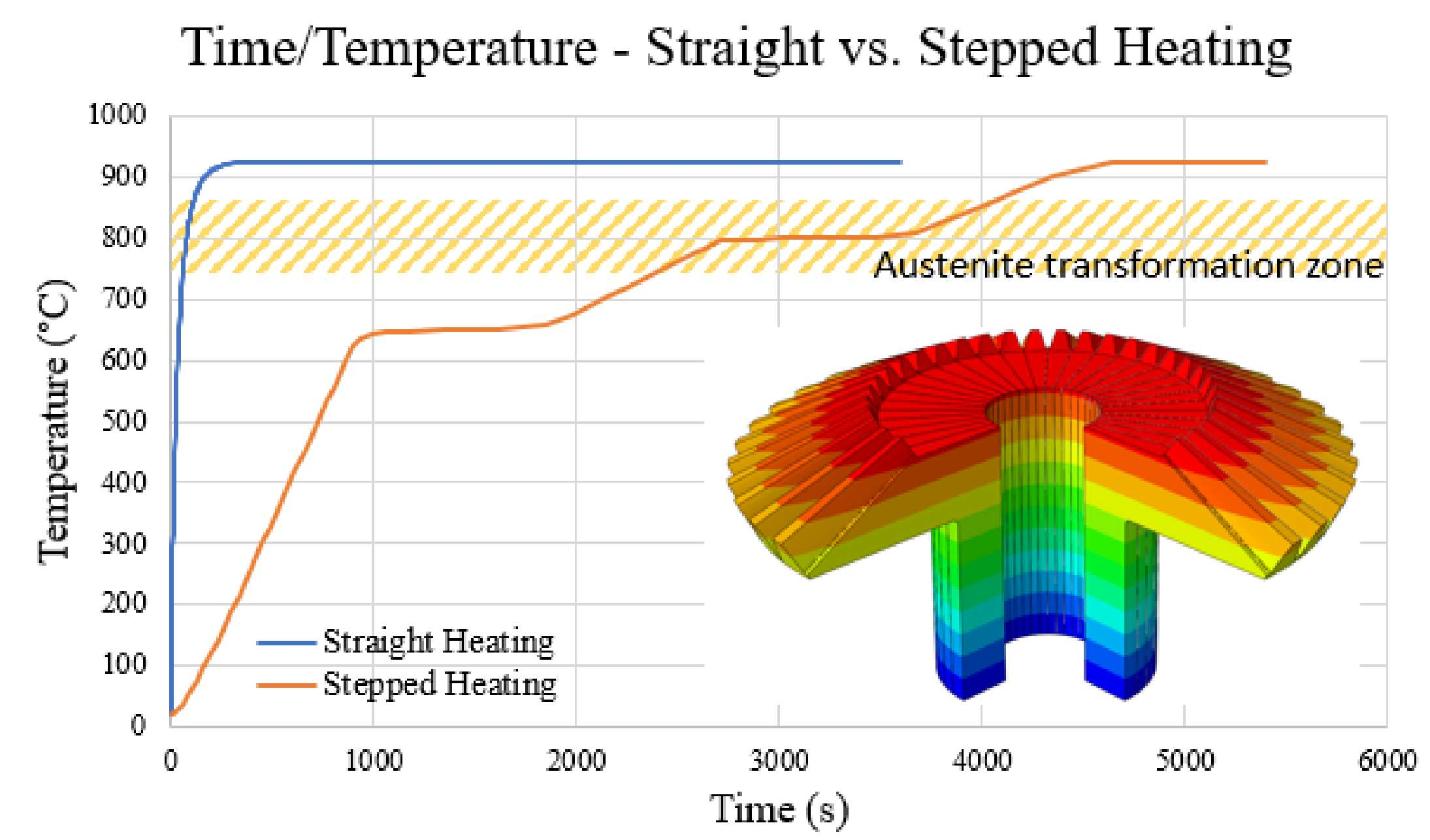

图7：阶梯式加热过程与直线加热过程的时间温度图
五、结语
HTP Sim作为一款专业的热处理工艺仿真工具，通过简化建模流程、集成设备数据库、快速求解多物理场问题，为热处理工艺的数字化与智能化提供了有力支持。其在炉加热、渗碳、淬火、回火等关键环节中的成功应用，展示了仿真技术在提升工艺可控性、降低开发成本、保障产品质量方面的巨大潜力。
