热处理变形敏感性评估：基于缺口试样的淬火响应分析与仿真验证

2026-03-20 19
变形多次被行业调查列为热处理商面临的首要问题，至今仍是核心关注点。冶金和制造工程师持续面临挑战：通过谨慎应用各热处理工序的工艺控制来最大限度减小零件变形。这种工艺工程需要深入理解工艺波动与零件响应变化之间的关联。本研究采用一种简单的矩形缺口试样（单面加工多个缺口），通过渗碳及淬火硬化试验，评估钢合金在淬火过程中残余应力与变形的敏感性。沿试样长度测量局部变形，并利用X射线衍射(XRD)和巴克豪森噪声(BN)方法表征残余应力。结合热处理仿真软件DANTE，分析热应变与相变应变对变形和残余应力的交互作用。最终按淬火工艺条件对数据进行区分，从而建立局部尺寸变化、残余应力与淬火方式及一致性之间的工艺敏感性联系。本文展示了一种使用简单钢制试样、以标准化流程评估热处理工艺的实用方法。

1. 引言



    钢的热处理通过受控加热与冷却驱动微观组织的固态转变。在淬火硬化中，典型的结构变化是高温面心立方(fcc)奥氏体转变为体心四方(bct)马氏体或混合的体心立方(bcc)贝氏体/珠光体组织。钢的合金成分、冷却速率及零件几何形状的差异都会导致热处理响应的变化——有些是期望的（如调整合金或冷却以增加硬化能力），有些则不然（如非均匀淬火造成局部性能差异或变形）。伴随这些冶金变化，微观组织的体积膨胀与收缩会引起尺寸变化和残余应力。此类变化可能是有益的（如残余压应力提高疲劳寿命），也可能有害（如过量变形或残余拉应力导致开裂）。
    热处理工程师的主要职责之一就是管理和控制影响这些响应的工艺。传统上依靠经验、试制和生产试验。由于实际零件往往包含不同几何特征且由不同合金制成，热处理分析的复杂度显著增加。近年来，数值仿真与建模等分析技术已开始用于解决这些复杂性问题。对许多复杂钢件（如齿轮、轴），可通过简单形状组合的工艺试验获得关键的工艺敏感性数据。研究表明，对这些简单形状的物理测试和工艺建模能为更复杂零件的工艺控制提供可靠依据。例如，带键槽的轴和缺口杆已用于表征淬火中的变形与残余应力响应。

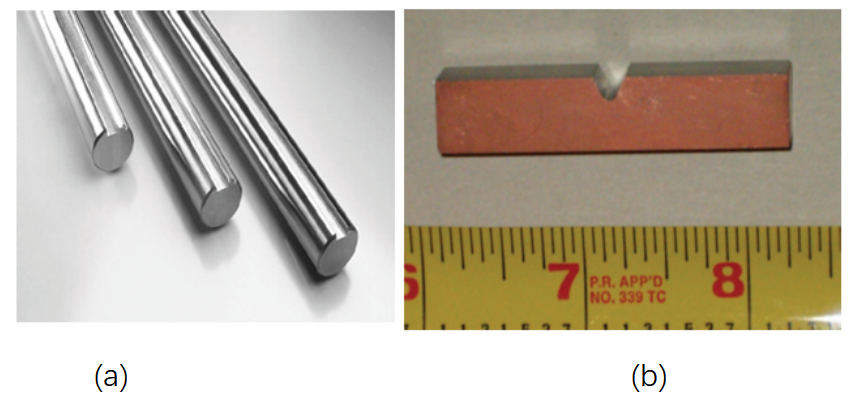

图1(a) 带键槽的轴；(b)用于热处理过程分析的缺口杆（渗碳前铜镀掩蔽）


    作为提升美国陆军旋翼机直升机传动齿轮疲劳性能项目的一部分，相关机构正在研究热处理、喷丸、激光冲击喷丸及空化喷丸对Pyrowear 53钢残余应力的多重影响。由于变量多、测试量大且该航空钢成本高昂，必须开发一种小巧且相对简单的测试试样用于初步工艺评估。本文聚焦于该工作的热处理部分，描述如何使用简单缺口试样评估渗碳Pyrowear 53钢在两种不同淬火工艺下的敏感性，并通过残余应力、变形及巴克豪森噪声进行表征。工艺建模与试样实测数据相互验证，使模型可用于后续工艺变化研究。


2. 测试试样：三缺口棒设计



    为启动直升机传动齿轮所需的工艺敏感性研究，开发了一种三缺口棒设计，以表征零件中常见的多重缺口几何及渗碳表面的影响。试样示意图见图2。该试样在单侧加工了三个不同尺寸的缺口，并仅对缺口面及端部半径区域进行定向渗碳（有效层深0.040英寸）。

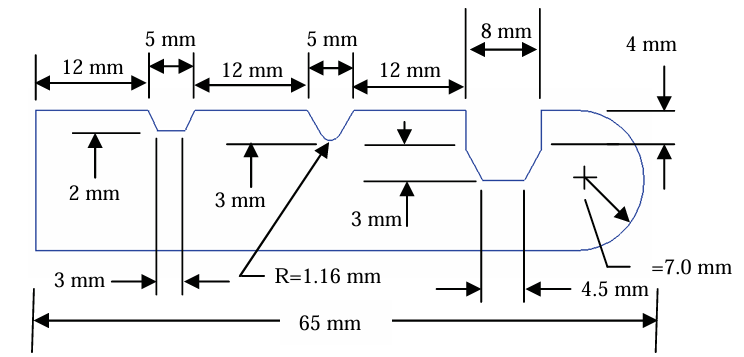

图2 三重缺口棒测试试样示意图

    用于旋翼机传动齿轮的Pyrowear 53钢经过六步热处理：渗碳、淬火硬化、深冷处理和两次回火。具体工艺路线见表1。

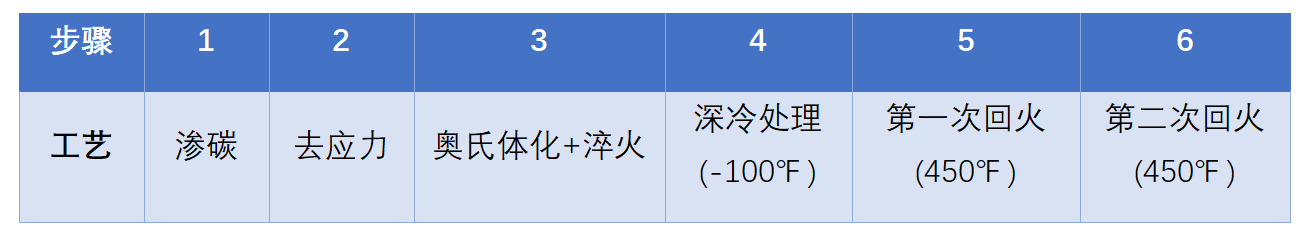

表1 Pyrowear 53 传动齿轮热处理工艺路线
    为了进行敏感性分析，首先加工了六个试样，仅对缺口面和端部半径进行定向渗碳至0.040英寸深度。之后进行固溶退火，再分为两组用于淬火敏感性分析。图3为加工后、渗碳前经铜镀掩蔽的试样。

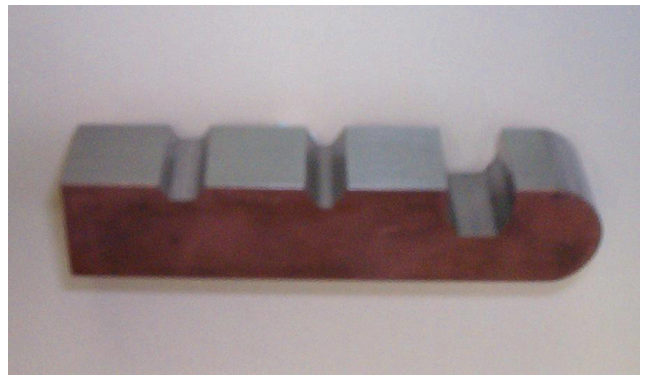

图3 热处理前的加工试样，显示用于定向渗碳的铜镀层


3. 热处理工艺：油淬 vs 强烈淬火



    在工艺敏感性测试中，三个缺口试样采用常规油淬（150℉油），另三个采用替代强烈淬火工艺：在专用夹具中以14 m/s的水流直接喷射缺口面。强烈淬火夹具见图4。油淬为批量操作（三个试样同篮淬火），强烈淬火则逐一进行。淬火后所有试样一同进行-100℉深冷处理以消除残余奥氏体，最后在450℉两次回火。

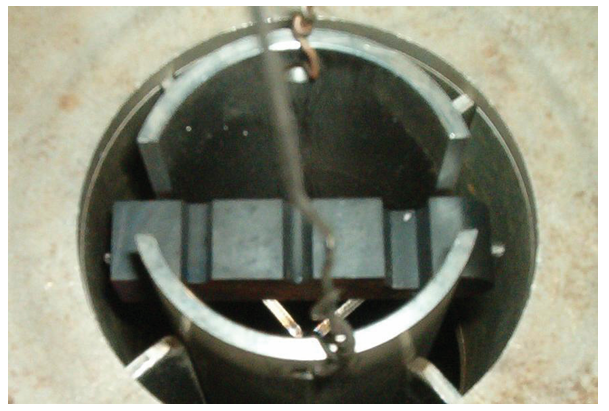

图4 三重缺口试样在强烈淬火热处理夹具中


4. 测试与敏感性分析



    采用硬度、尺寸变化和残余应力三个定量指标对比六个缺口试样。同时使用DANTE热处理仿真软件对渗碳、淬火、深冷和两次回火进行有限元仿真分析，将模拟结果与实测数据进行对标，作为敏感性分析的数据基础。


4.1 试样参考位置



    为统一定量分析，指定了缺口附近平面区域的表面参考位置A、B、C、D，并将缺口侧两个端点连线定义为挠曲零参考线（图5）。

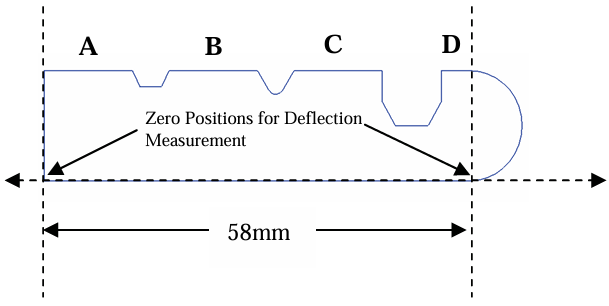

图5 热处理后三缺口棒表面及挠度测量的参考位置


4.2 渗碳层与硬度



    Pyrowear 53基体碳含量0.10%，定向渗碳至有效深度0.040英寸。模拟的碳浓度分布见图6。硬度测量在缺口旁渗碳平面进行，结果见表2。数据显示两种工艺硬度均在±1 HRC内波动，油淬样平均硬度略高（约1 HRC），但仅靠硬度无法明确判断工艺敏感性差异。

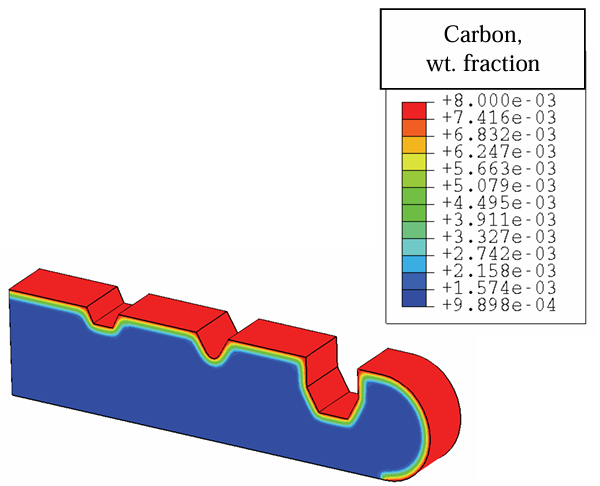

图6 DANTE软件仿真计算的试样截面碳浓度分布（0.040英寸渗碳层）

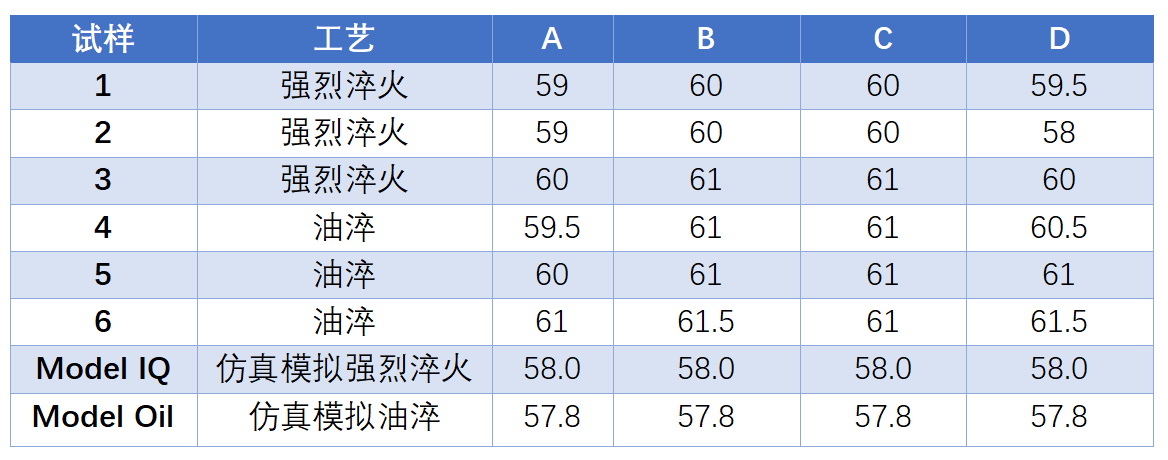

表2 六个热处理试样表面硬度(HRC)及仿真预测结果


4.3 变形响应



    三缺口棒因单侧渗碳及几何特征，对局部变形极为敏感。淬火中不均匀的热胀缩以及相变体积变化（奥氏体→马氏体体积膨胀）共同作用，加上化学梯度（渗碳层）的影响，导致尺寸变化。本研究量化了两个变形指标：(a) 底面沿轴向的弯曲；(b) 大缺口底面的横向隆起。见图7示意。

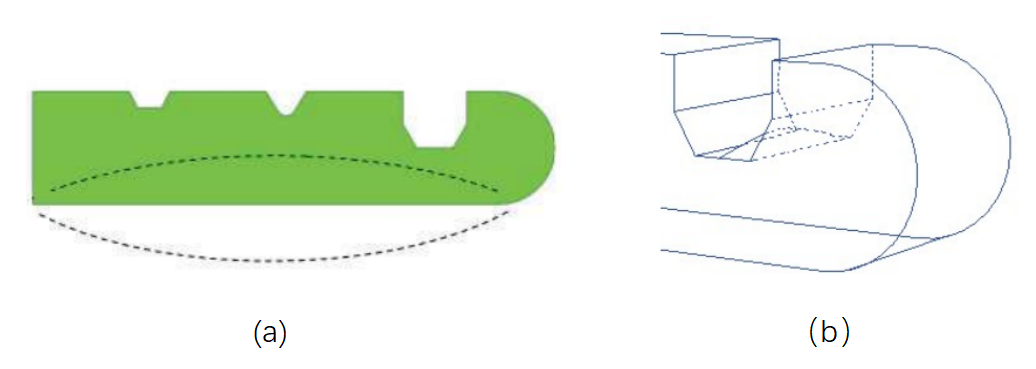

图7 变形度量示意图：(a) 轴向弯曲；(b) 大缺口底面隆起

    激光轮廓仪测量结果与DANTE仿真模拟对比如图8。油淬试样朝缺口侧向上弯曲，强烈淬火试样则向下弯曲（与仿真结果一致，变形放大10倍显示）。

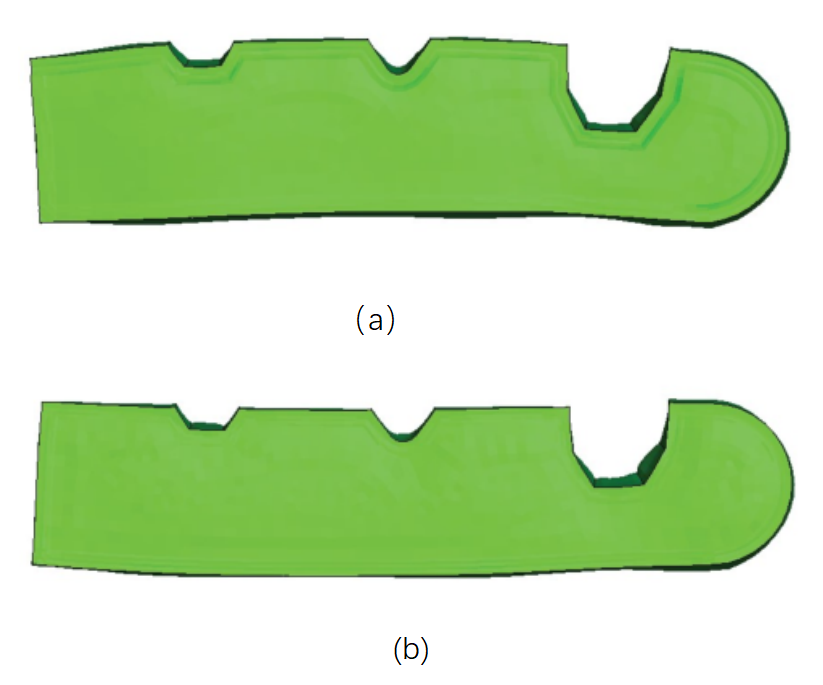

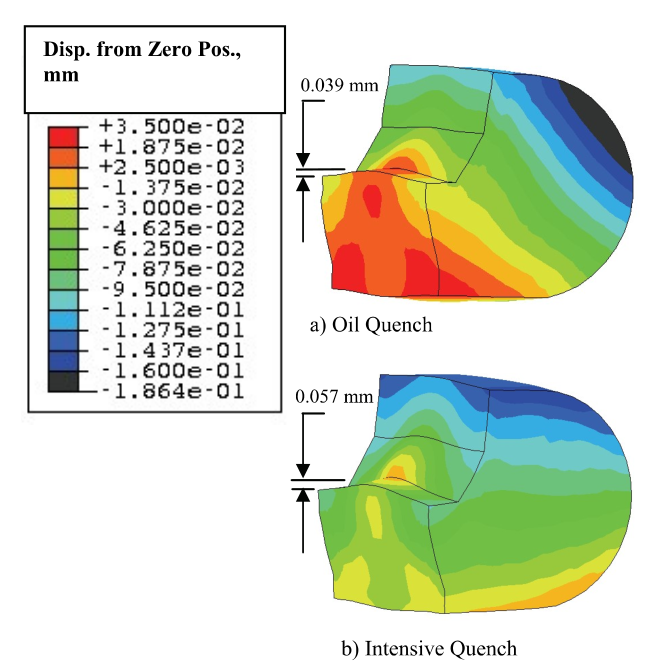

图8(a) 油淬试样变形；(b) 强烈淬火试样变形（物理试样与模拟对比，变形放大10倍）

    底面挠度的定量对比见图9。强烈淬火样均向下弯曲（负位移），油淬样向上弯曲（正位移）。模拟与实测偏差：强烈淬火模型偏差0~+10μm，油淬模型偏差0~+25μm（可能因油淬传热系数估计偏高及批量淬火固有差异性）。

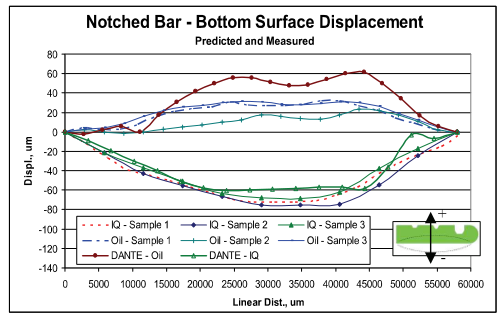

图9 所有试样底面挠度实测与模拟对比

    批量油淬试样#4、#6一致性较好（±5μm），但#5偏差达20μm（图10）；强烈淬火试样间一致性为±8~10μm，但弯曲幅度约为油淬的2.3倍且方向相反（图11）。

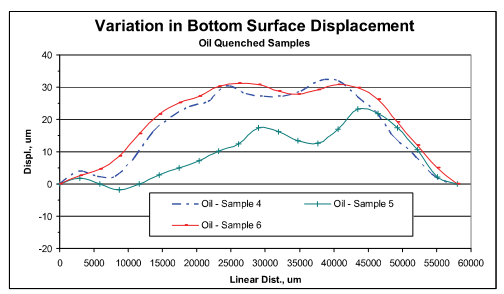

图10 油淬试样底面位移实测变化

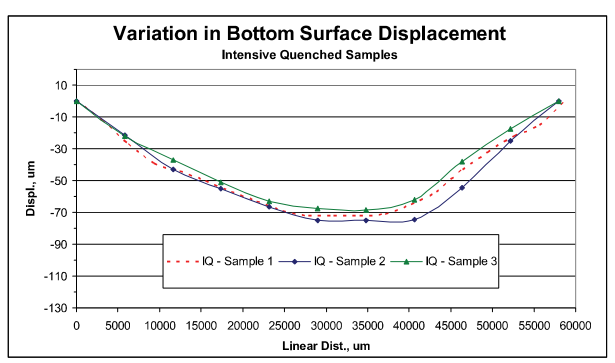

图11 强烈淬火试样底面位移实测变化

    大缺口底部的隆起也呈现差异（表3，图12）。强烈淬火样隆起量更大（0.060-0.070mm），油淬样约0.040-0.060mm，仿真模拟结果与实测相差仅0.001~0.003mm。

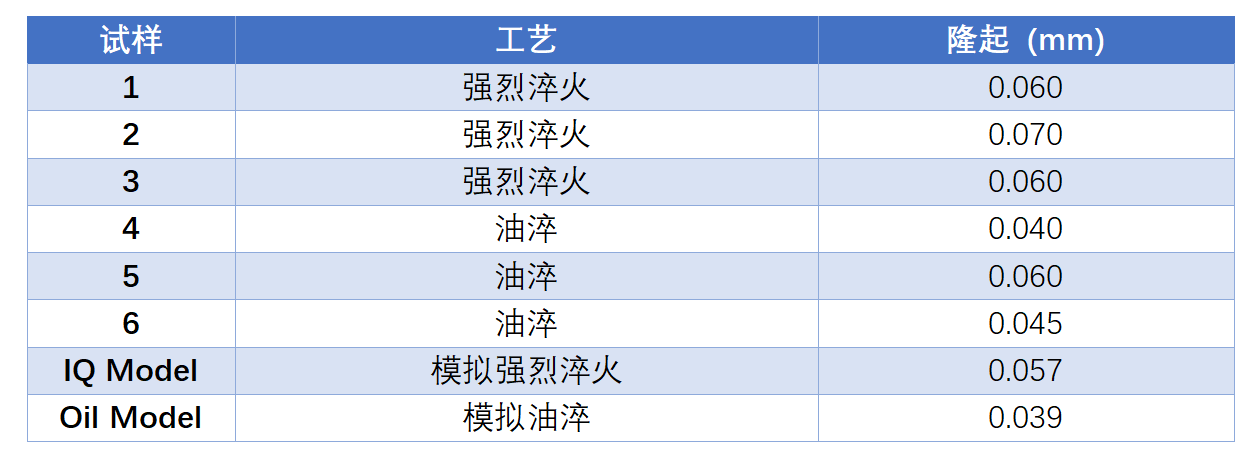

表3 大缺口底部隆起量 (mm)

图12 仿真结果预测的大缺口底部隆起对比（油淬 vs 强烈淬火，放大10倍变形）


4.4 残余应力



    表面残余应力通过XRD测量（位置A-D），结果见表4及图14。强烈淬火试样平均表面压应力为-74.8 ksi，油淬样平均为-24.6 ksi，前者高出约50.2 ksi。

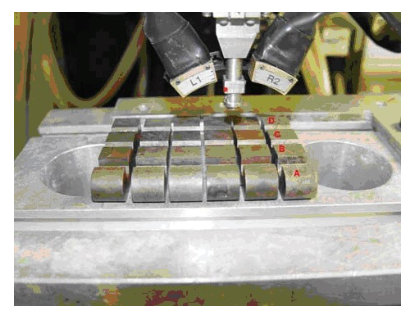

图13 LXRD测角仪与渗碳三缺口棒

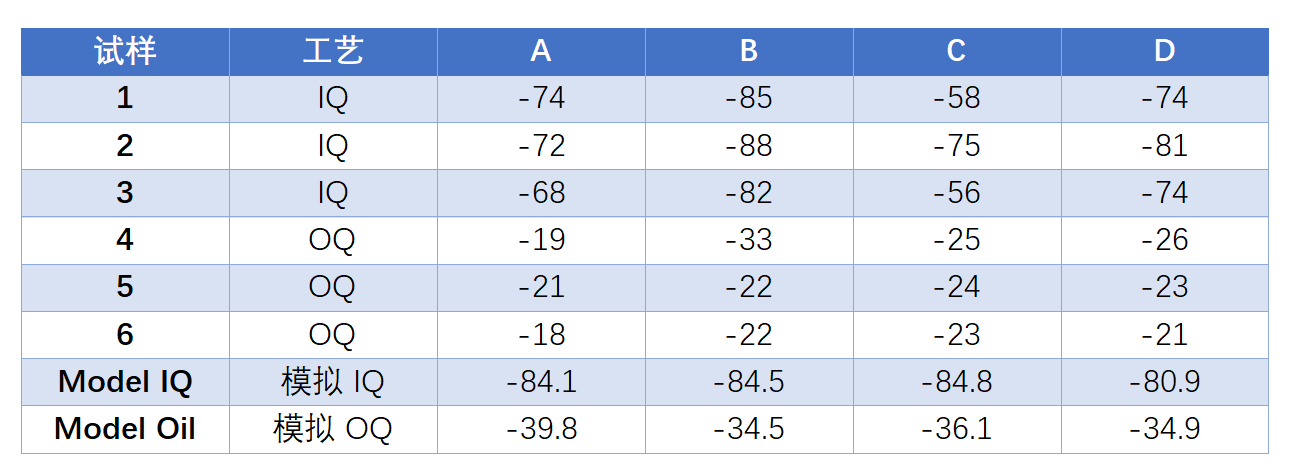

表4 表面轴向残余应力 (ksi) 实测与模拟

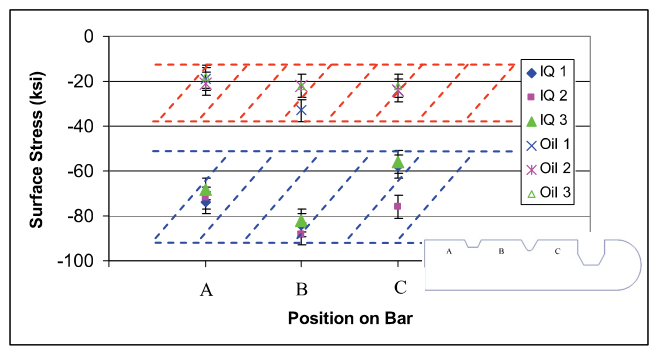

图14 各位置表面残余应力变化对比


5. DANTE热处理仿真揭示机理



    利用DANTE软件分析温度、马氏体相变及应力演化。图15给出了四个关键时刻的对比。通过结果可以看出两种工艺的弯曲方向在淬火早期就已确定。强烈淬火时，马氏体转变在0.5秒即开始，表面与心部温差达380℃→910℃，早期热梯度大；油淬时马氏体转变大约在5秒开始，温度梯度非常小380℃→490℃。这解释了变形方向相反及残余应力差异。表5、表6列出了油淬和强烈淬火过程中三个位置（渗碳表面、心部、底面）的时间-温度-马氏体%-应力数据。位置参见图16。

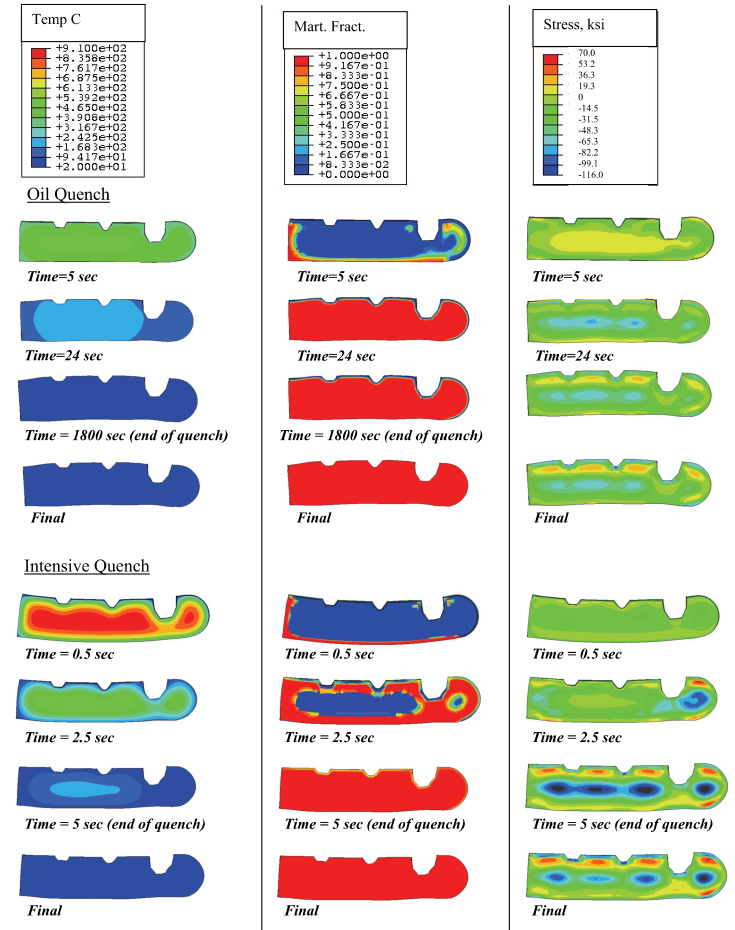

图15 两种工艺的温度、马氏体体积分数及轴向应力分布时间序列（放大10倍变形）

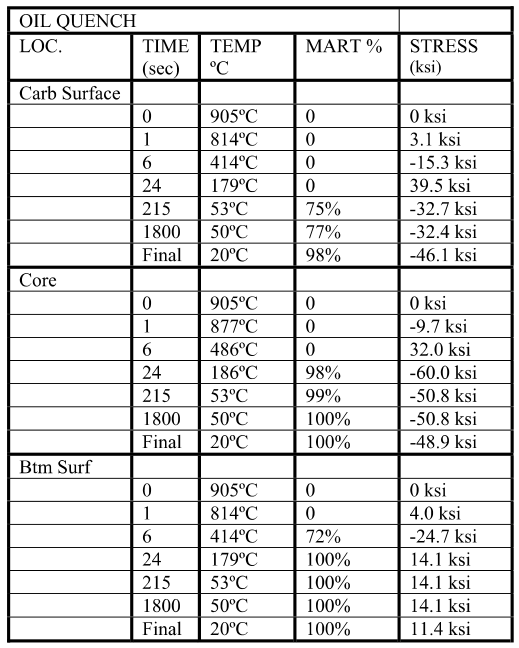

表5 油淬火过程中三个位置(渗碳表面、心部、底面)的时间-温度-马氏体-应力数据

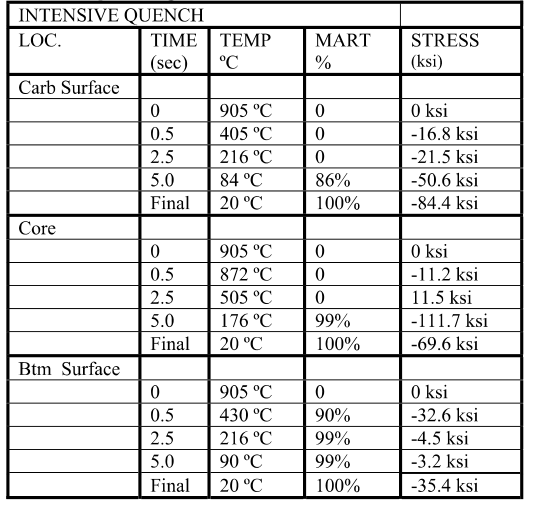

表6 强烈淬火过程中三个位置(渗碳表面、心部、底面)的时间-温度-马氏体-应力数据

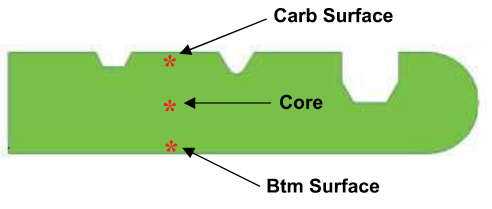

图16 表5、表6数据提取位置参考
